Материнська плата ASUS TINKER BOARD S

Опис Материнська плата ASUS TINKER BOARD S

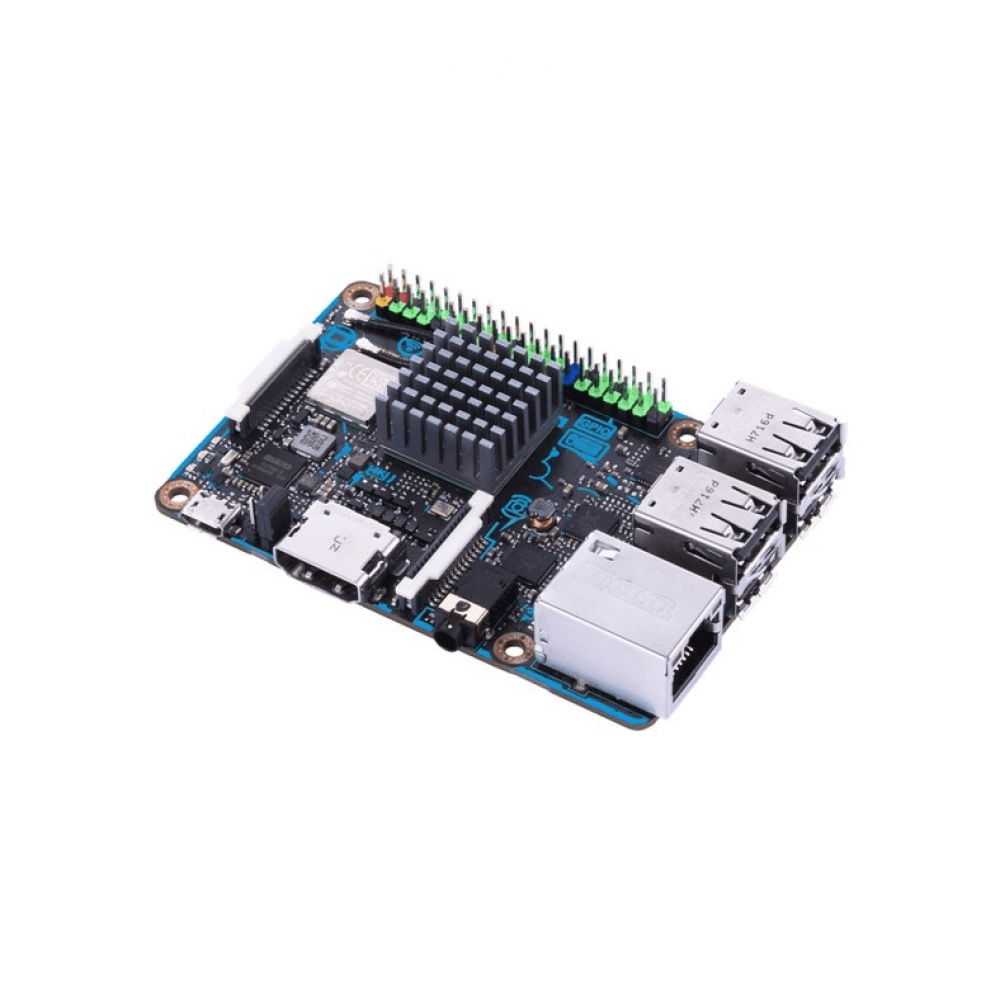

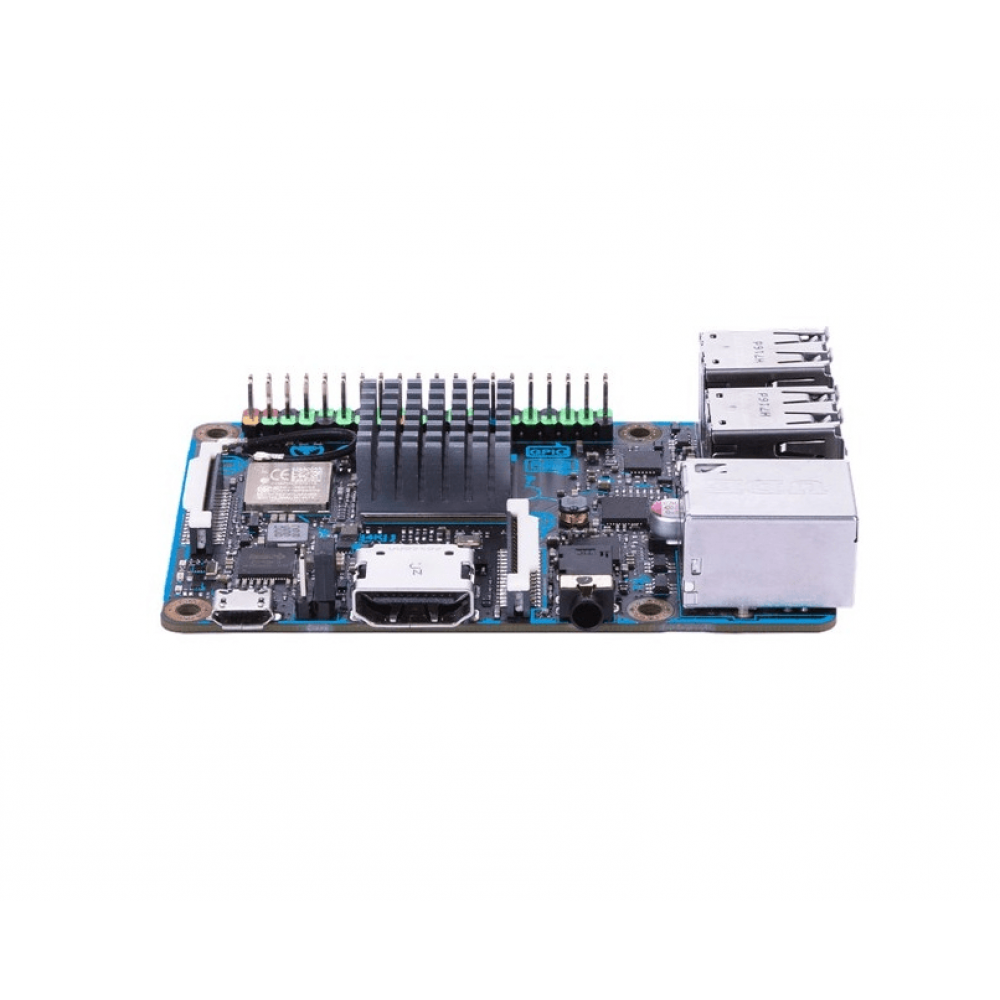

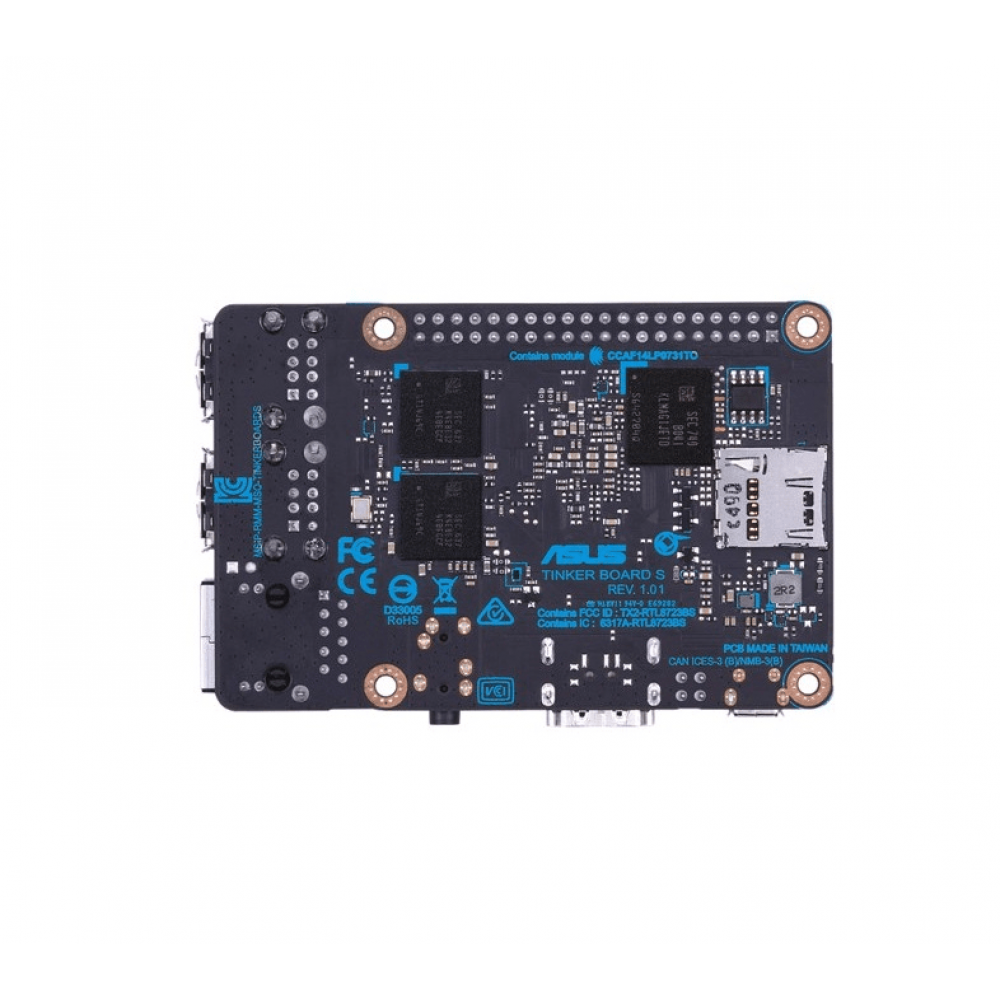

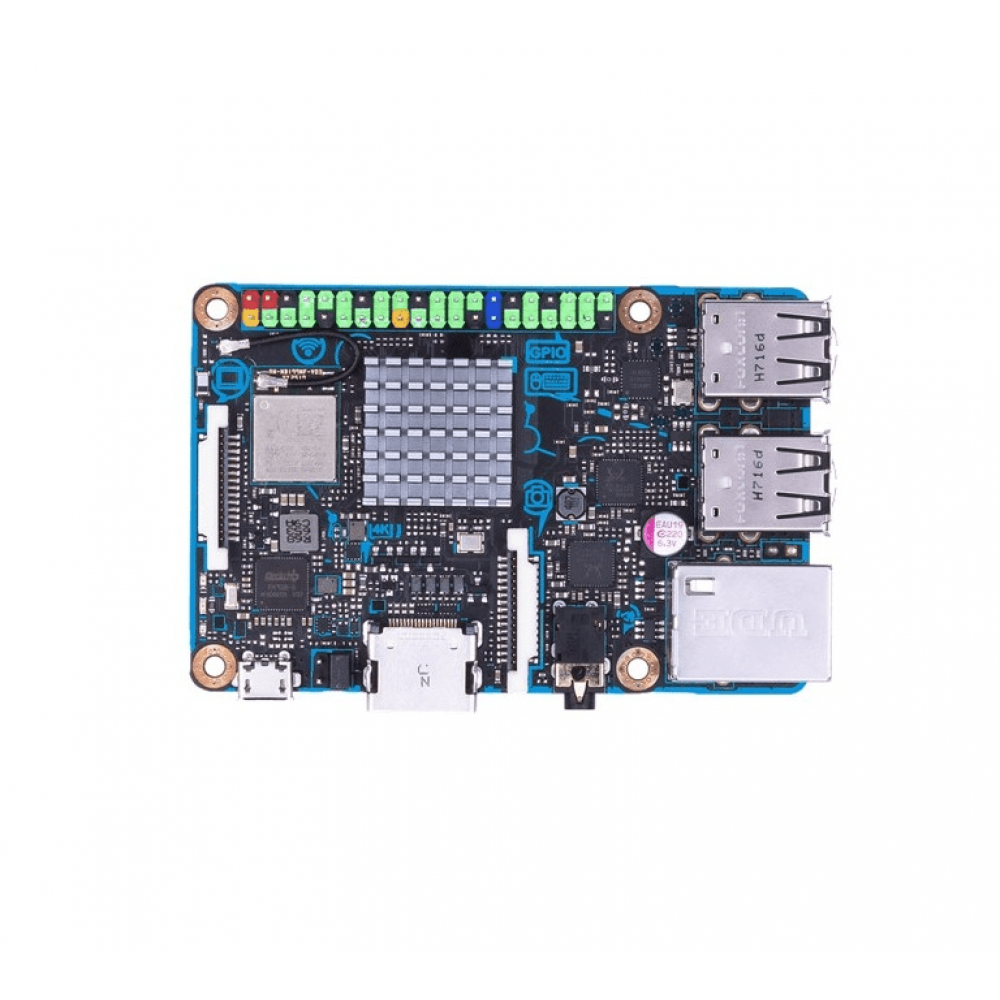

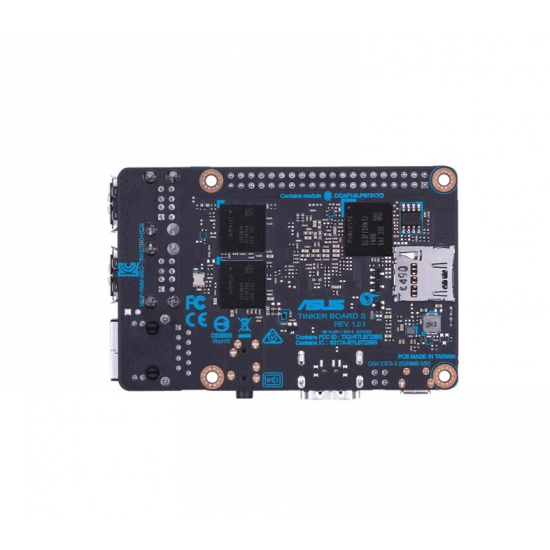

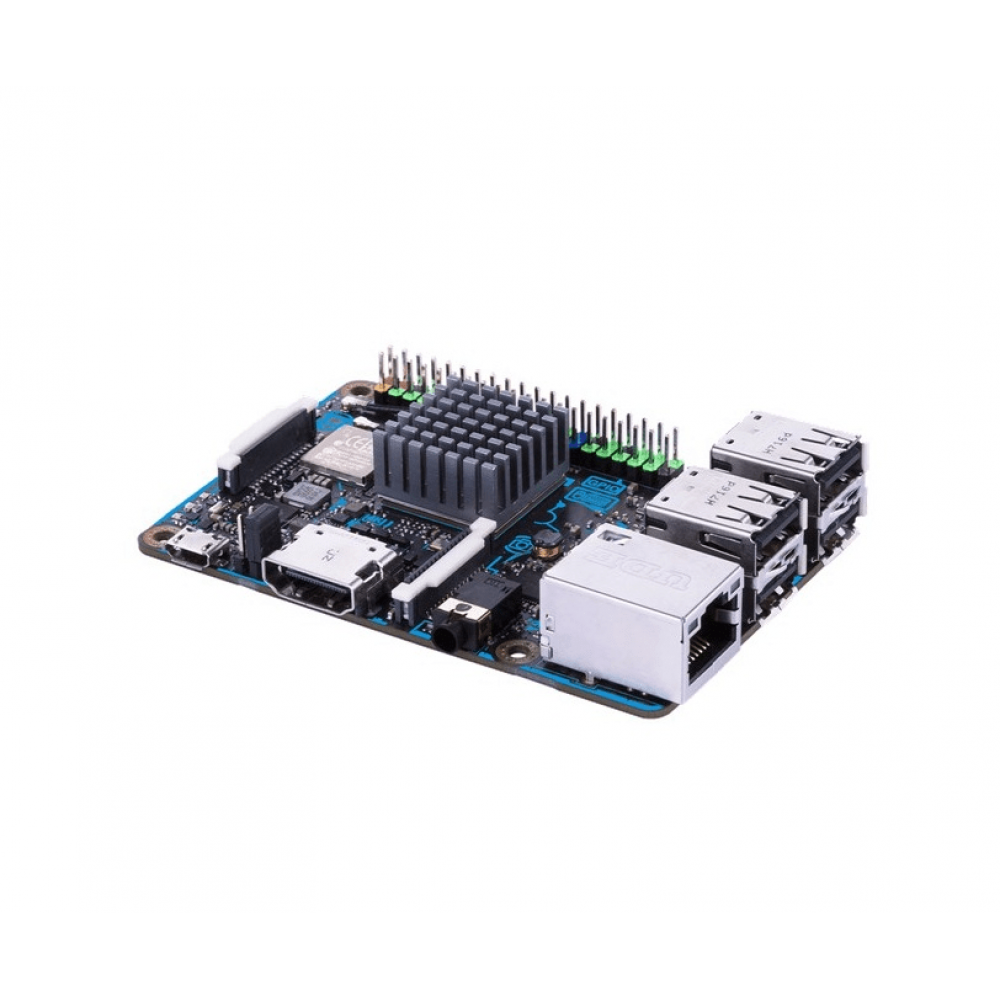

Одноплатний комп'ютер Tinker Board S – це надійна та функціональна платформа для втілення в життя найрізноманітніших проектів.

Прекрасна продуктивність
Tinker Board S може похвалитися вищою продуктивністю, ніж інші одноплатні комп'ютери, за рахунок використання потужного чотириядерного процесора Rockchip RK3288 з архітектурою ARM, доповненого двоканальною оперативною пам'яттю LPDDR3 об'ємом 2 ГБ та вбудованим eMMC-накопичувачем об'ємом 16 ГБ. Крім того, в ньому застосовується інтерфейс SD 3.0, що забезпечує прискорений обмін даними з картою пам'яті microSD, яка може використовуватися для зберігання операційної системи, додатків та файлів користувача.

Широкі мультимедійні можливості
Графічне ядро ​​Mali T760 MP4 з архітектурою ARM, яким оснащений комп'ютер Tinker Board S, є сумісним з різними інтерфейсами програмування GPGPU і чудово підходить для цілого спектру мультимедійних додатків, починаючи від ігор та домашнього кінотеатру і закінчуючи системами машинного зору та розпізнавання жестів. Tinker Board S має інтерфейс HDMI-CEC, що дозволяє використовувати з ним стандартні пульти дистанційного керування. Також у нього є непрограмовані процесори, що підтримують апаратне прискорення при відтворенні відео у форматах H.264 та H.265 (у тому числі з роздільною здатністю HD та Ultra-HD).

Висока якість звуку
На відміну від багатьох інших продуктів цього класу одноплатний комп'ютер Tinker Board S наділений аудіокодеком стандарту HD Audio з підтримкою форматів аж до 192 кГц/24 біти. Відповідний роз'єм може використовуватися і для виведення звуку, і для мікрофона без жодних перехідників або адаптерів.Підключення динаміків або гарнітури розпізнається автоматично з наступним напрямком на них аудіопотоку.

Широкий вибір інтерфейсів
Одноплатний комп'ютер Tinker Board S має стандартні для свого класу інтерфейси, включаючи 40-контактний GPIO та I2S з режимами Master та Slave для більшої сумісності. Використовуючи програмний інтерфейс GPIO, можна забезпечити роботу Tinker Board S з різними пристроями введення, такими як кнопки, перемикачі, датчики, світлодіоди. Також є два інтерфейси MIPI: DSI MIPI для підключення дисплеїв та сенсорних панелей та CSI MIPI для камер. Для підключення до проводової мережі Tinker Board S пропонує інтерфейс Gigabit Ethernet з високою пропускною здатністю за рахунок шини, що не розділяється з іншими пристроями. Крім того, доступні бездротові інтерфейси Wi-Fi і Bluetooth, причому їхній модуль екранований для захисту від електромагнітних перешкод, а роз'єм i-PEX дозволяє легко змінювати антену на найбільш підходящу для поточного проекту. До реалізованих на Tinker Board S інтерфейсів також входять повнорозмірний роз'єм HDMI і чотири порти USB 2.0. Це дозволить підключити до нього одразу кілька периферійних пристроїв одночасно.

Продумана конструкція

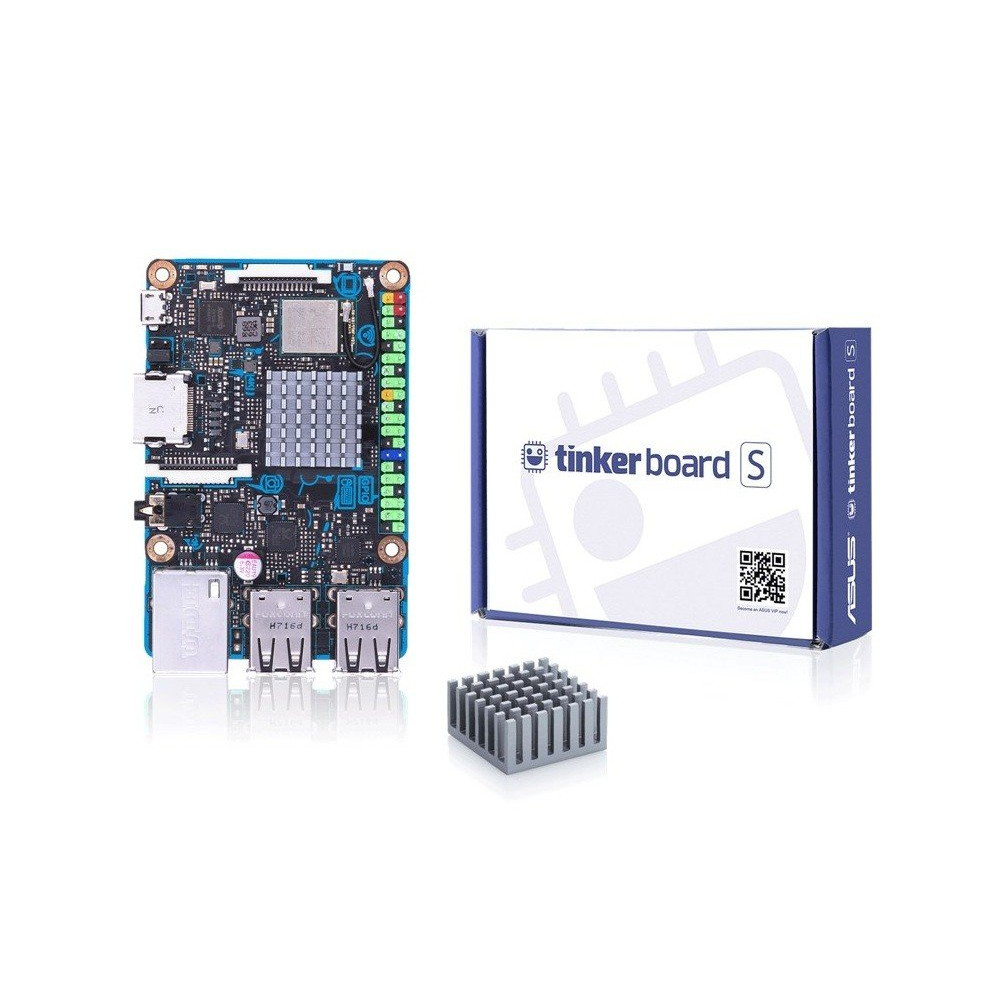

Одноплатний комп'ютер Tinker Board S створювався як платформа, дружня як до досвідчених користувачів, так і до новачків. Це проявляється в таких деталях як колірне кодування контактів GPIO-колодки, що полегшує підключення кабелів, а завдяки стандартному розміру друкованої плати та топології компонентів Tinker Board S сумісний з великою кількістю доступних у продажу корпусів та аксесуарів. Для зручності використання компоненти пристрою мають підписи прямо на друкованій платі, а контакти роз'ємів MIPI – колірним кодуванням. У комплект поставки Tinker Board S входить радіатор, який допоможе забезпечити належне охолодження процесора при великих навантаженнях або високій температурі навколишнього середовища.

Характеристики Материнська плата ASUS TINKER BOARD S

< li> Модель вбудованого процесора Rockchip Quad-Core RK3288
• Мережеве підключення (LAN RJ-45), Мбіт/с 10/100/1000 Ethernet
• Бездротові інтерфейси (Wi-Fi) 802.11 b/g/n
• Модель вбудованої відеокарти Intel HD Graphics
